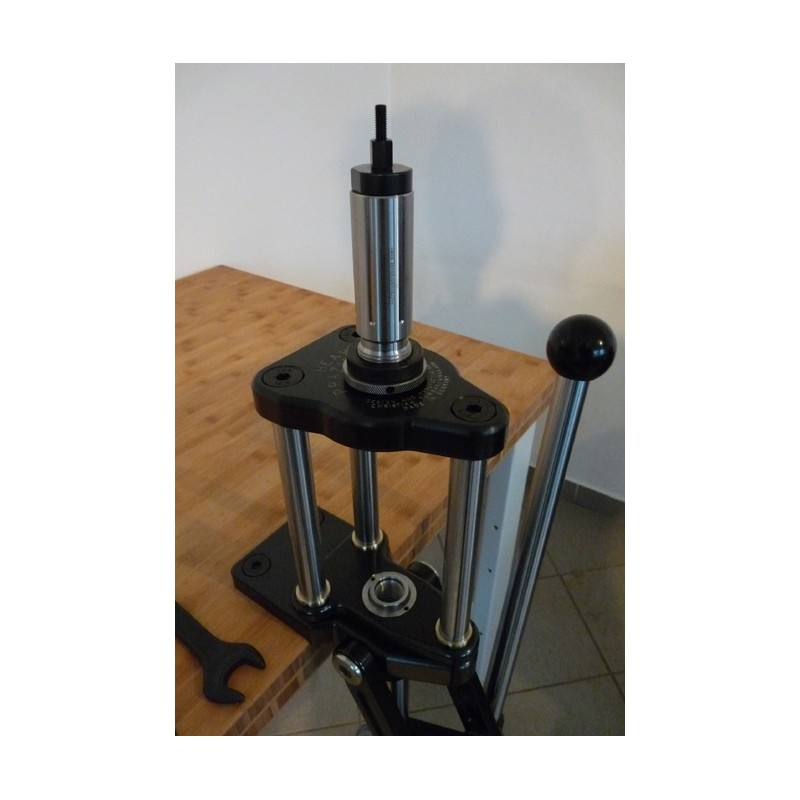

TURBAN CNC PRÄZIPRESS 140 MM HUB 3 SÄULEN AUSFÜHRUNG

TURBAN CNC PRÄZIPRESS 140 MM HUB 3 SÄULEN AUSFÜHRUNG

Hochpräzise Ladepresse in Linearführungstechnik mit maximaler Zentriergenauigkeit zwischen Hülsenhalter und Matrizenaufnahme.

Es handelt sich im Prinzip um eine O-Rahmenpresse mit drei Führungssäulen zwischen Grund- und Kopfplatte.

Auf diesen Führungssäulen läuft ein Zentrierschlitten, welcher die Hubsäule zusätzlich zu der ohnehin schon sehr genauen Führung in der Grundplatte auf dem gesamten Pressenweg zentriert.

Also dreifache Führung auf gesamter Hublänge statt einfacher Führung nur in der Grundplatte. Marktgängige Gusspressen haben überwiegend eine Genauigkeit (Spiel und Zentrierung) im 1/10 mm Bereich. Bei dieser Presse wurde dies auf das funktionsbedingt absolut notwendige reduziert und bewegt sich im 1/100 mm Bereich, also um den Faktor 10f-ach genauer.

Somit werden Spindelspiel, Versatz - und Winkelfehler der Hubsäule  vermieden und die Hülse genau konzentrisch der Matrize zugeführt.

Diese Technik wird auch im Werkzeug- und Maschinenbau bei hochgenauen Guss-, Stanz- und Biegevorrichtungen eingesetzt.

Die Führungs- und Hubsäule und die Gelenkbolzen  sind präzisionsgeschliffen und hartverchromt. Alle Führungen und Bolzen laufen in wartungsfreien Festschmierstoff-Gleitlagerbuchsen.

Diese Presse wird in unserem Maschinenbaubetrieb entwickelt und wird hier komplett gefertigt.

– Ausführung 3 Säulen
– Hubhöhe 140 mm
– Aufnahme in der Kopfplatte 1 ½ x 12 UNF , Adapter auf 1 ¼ x 12 UNF und 7/8 x 14 UNF dabei
– Aufnahme im Pressenstempel 7/8 x 14 UNF , Adapter auf Standarthülsenhalter dabei
